LED檢測
OKTEK 岡業科技

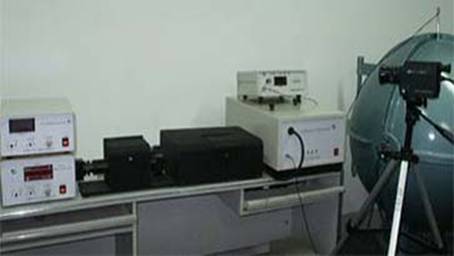

光譜分析系統

光譜分析系統是最新研製完成的用於大螢幕投影彩色圖像的光色特性(包括光譜分佈、亮度、色品座標及色溫等光色參數)及其光引擎(包括投影物鏡、三色濾光片、偏振片、立方合分色棱鏡、PBS鏡等光學零部件)的光譜透射比 (λ)、光譜反射比ρ(λ)及PBS鏡的角度特性、偏振片消光比等的光色特性的綜合測量系統。
該系統為提高大螢幕投影彩色圖像的品質、提供了一套完整的檢測手段,特別適用於檢測室和投影機在研發過程中的綜合性能檢測和彩色圖像的品質評價。此外,如果本系統配合光度球、光通量標準燈、數位功率計以及光譜中性衰減器,還可以測量超高壓汞燈(UHP)的全部光電參數。

光譜分析系統

光譜分析系統在功能上可分為八個部分:
一、亮度測量系統
二、光源測試系統
三、透射測量系統
四、二向色鏡(PBS)和分合色立方棱鏡(X-Cube)測量系統
五、電特性測量和諧波分析
六、光譜分析系統
七、電路硬體
八、電腦及其他配件

測量參數:

  1. 螢幕光譜功率分佈P(λ)
  2. 螢幕色品座標x、y、u、v
  3. 螢幕相關色溫Tc(K)
  4. 螢幕顯色指數Ra、Ri(i=1-14)
  5. 物鏡光譜透射比t(λ),物鏡A光源條件透射比tA
  6. 三色濾光片光譜透射比t(λ),三色濾光片A光源條件透射比
  7. 偏振光光譜透射比t(λ),偏振光消光比
  8. PBS鏡的角度特性,PBS鏡的光譜透射比t(λ)
  9. 立方合分色棱鏡光譜透射比t(λ),合分色棱鏡光譜反射比t(λ)

選擇光源測試附件,配合相關測試軟體可測:

  1. 照明光源光譜功率
  2. 照明光源色品座標x、y、u、v
  3. 照明光源相關色溫Tc(K)
  4. 照明光源顯色指數Ra、Ri(i=1-14)
  5. 照明光源光通量(lm)
  6. 照明光源的光效(lm/W)
  7. 照明光源供電系統電參數:電壓、電流、功率、功率因數
  8. 照明光源供電系統1-39次諧波含量。

保修期:1年
